當前國內的石材切割機大多數采用的是傳統的繼電器-接觸器控制方式，控制方式比較落后，切割精度較差，而且切割時需要人員進行現場控制，切割現場大量的粉塵對操作人員的人身健康構成了很大的危害。本文設計了一套石材在線自動分片切割系統，該系統可自動對大型石材進行分片切割和計數，系統具有操作簡單、維護方便、造價低廉及人機界面友好的特點。十分適用于大多數中小型鄉鎮企業的需求。
一.系統工作原理

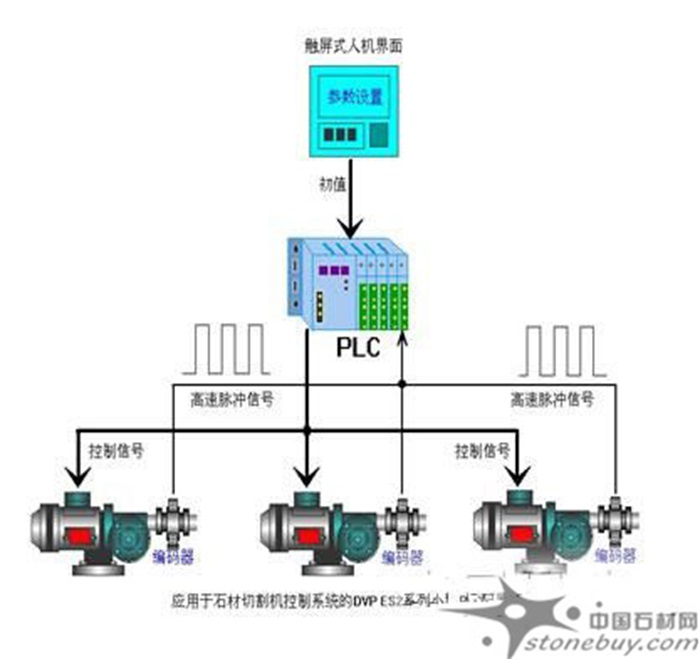

本設計是將石材的要求切割參數輸入人際界面（HMI）對PLC進行初始化，并利用旋轉編碼器代替傳統的行程開關或限位開關進行切割長度定位。通過旋轉編碼器測得各方向電機的旋轉頻率并轉換為高速計數脈沖送入PLC中進行計數運算可獲得刀鋸或臺車行進的準確位移量，將其與設定的初值相比較，當達到設定值時PLC復位相應的方向電機線圈使其停車。系統控制原理如圖1所示。該控制系統采用臺達DVPES2系列的做為控制器，同時配備臺達編碼器和臺達DOP-B系列觸屏式人機界面，系統控制部分結構簡便靈活，系統造價較低。

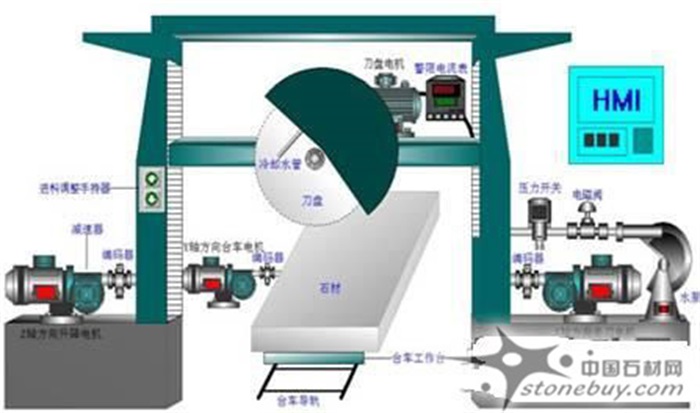

龍門橋式石材切割機主要由主體導軌、支撐系統、主軸系統、旋轉工作臺系統、垂直升降系統、橫向移動系統、電機位置檢測系統、刀盤電機電流報警保護系統、冷卻系統、制動和電控系統等組成。
1.主體導軌和支撐系統
主體導軌和支撐系統是由立柱、橫梁及滑板等組成。立柱為鋼筋水泥混凝土立柱作支撐結構，在整機中保證運行的平穩性。立柱上安裝有滑板導軌，滑板通過齒輪傳動沿導軌上下移動，行程可達1600mm，可以切割大型石材坯料，一次上料可連續切割，較大地節省了上、下料時間，提高了生產效率，大幅度地降低了勞動強度。
2.主軸系統
主軸系統裝置由刀盤電機箱、刀盤法蘭等組成，用螺栓固定在內框架上，結構緊湊，傳動平穩，噪聲低，切割速度和效率較高。
3.旋轉工作臺系統
臺車工作臺是將待切割的石材坯料送到合適的切割初始位置，工作臺采用旋轉臺車裝置。當石料的垂直基準面與刀盤鋸片行走方向不一致時，旋轉工作臺可以調整使其達到切割位置。臺車具有移動自動和手動點動兩種功能，分片準確、均勻。
4.垂直升降系統
垂直升降系統主要由Z軸方向升降電機，滑板導軌和傳動齒輪等組成，用于實現切割鋸片的垂直升降運動。
5.橫向移動系統
橫向移動系統主要由X軸方向走刀電機，傳動齒輪，橫梁導軌和內框架等組成，內框架由走刀電機經齒輪傳動在橫梁導軌上左右移動，用于實現切割鋸片的進給運動。
6.電機位置檢測系統
電機位置檢測系統就是對各個方向電機的傳動位移進行檢測 電機傳動位移檢測是確保石材分片切割精度的重要前提。
7.刀盤電機電流報警保護系統
系統中采用了一個輸出量為開關量的電流表對刀盤電機的電流進行監測，一旦負載電流超過報警電流設定值則電流表會(huì )輸出一個開關量的信號給PLC控制器，PLC將會(huì )發出控制信號使刀盤電機停止運行以達到保護電機的目的。
8.冷卻系統
石材切割機的冷卻系統主要由冷卻水泵，電磁閥和壓力開關組成，石材切割機的刀鋸由于長期與石料的摩擦會(huì )使鋸片溫度變高，為了避免鋸片因高溫損壞，冷卻水泵提供石材切割機專用冷卻液進行冷卻保護。
9.電控系統
采用控制柜集中操作控制，可實現手動和自動控制。石材坯料初始切割位可通過送料調整手持器進行點動調節，石材分片控制可利用編碼器定位由PLC控制自動分片切割處理，切割參數可通過系統人際界面輸入進行設定。
二.系統軟件設計

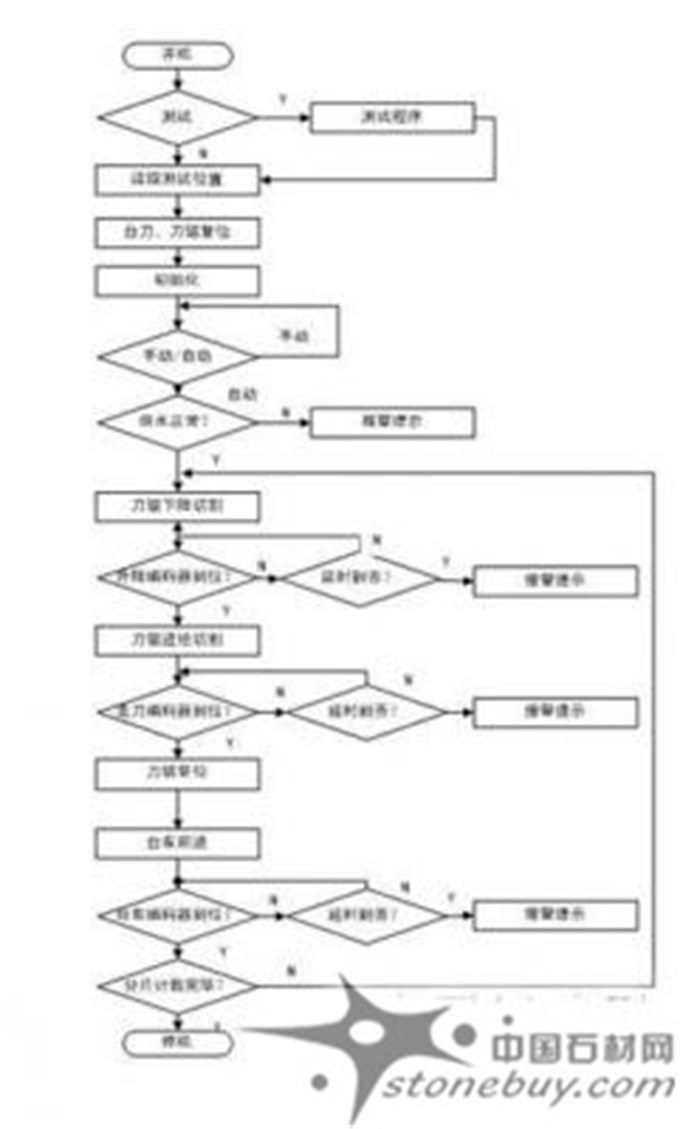

石材切割機PLC控制石材自動分片切割程序包含初始化，測量，估值，進刀，退刀等部分。初始化部分主要是根據實際情況輸入設定石材切割的長寬厚尺寸數以及分片個數等；測量部分主要是通過編碼器高速計數脈沖輸入并經PLC換算成刀鋸和臺車前進的位移；估值部分主要是通過PLC比較指令和初始化設置的參數相比較是否達到設定切割尺寸，進刀部分是通過PLC程序對各方向電機進行順序控制；退刀部分是進刀控制的逆過程，圖3為石材切割過程控制程序流程圖。
三.人機界面畫面設計
本系統的人際界面共設計了四個界面，分別為系統主菜單畫面、參數設置畫面、運行監測畫面，手動操作畫面。
系統主菜單操作界面，可通過主菜單進入不同的系統界面。
系統參數設置界面，通過此畫面可以設置石材自動分片的切割尺寸和分片數目。
系統監測畫面，該畫面的主要功能是監測刀盤負載電流是否過載，冷卻水泵是否正常供水以及系統的電力供應是否正常，這些狀態的正常是保證整個切割過程正常運行的保證；當某項出現異常時，則會(huì )觸發聲光報警裝置提示工作人員進行故障診斷。
系統手動操作模式，該畫面的功能是通過畫面中的功能按鍵等手動控制石材切割機的分片切割動作。
四.總結
本設計中PLC的輸入全為數字量輸入，通過開關量輸出的電流表和水壓開關巧妙的將模擬量輸入轉化為數字量輸入，避免了A/D轉換環節，節約了系統造價成本。設計的石材切割機控制系統造價成本低，適合各中小企業的實際生產。
